Renishaw雷尼绍AksIM-2磁编码器

AksIM-2是一种非接触式高性能离轴式磁旋转编码器，可集成到空间有限的应用中。AksIM的自检功能可以在完成编码器安装后补偿磁环的偏心误差，并使系统精度提升至原来的5倍。该磁编码器具备大中孔、真正的式功能和高速运行的特点，适合许多应用。

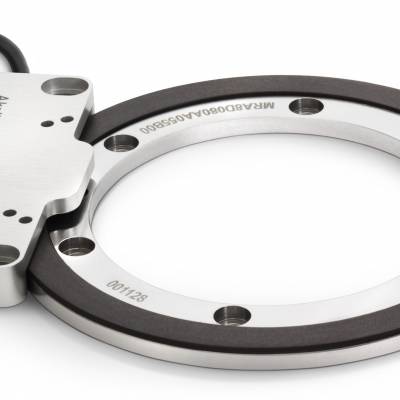

AksIM-2磁编码器系统包含一个轴向磁化的圆环和一个读数头。

该磁编码器具有SSI、BiSS和异步串行通信接口，可提供一系列每转达到20位的二进制分辨率。

该磁编码器的工作温度为-30 °C至+85 °C（宽温度范围型号的工作温度为-40 °C至+105 °C），并且能够抵抗冲击和振动。

AksIM-2磁编码器具有内置的***自监控功能，可持续检查多个内部参数。错误报告、报警以及其他状态信号可从所有通信接口获得，并且可通过板载LED指示灯进行观察。

AksIM-2磁编码器系统适合工业和医疗应用。

典型应用包括：机械臂关节，其馈电电缆穿过磁环；或精密变速箱，其主传动轴上安装有磁环。

此外，还提供针对OEM集成的定制设计服务。

特性

真正的式系统

定制磁传感器ASIC

自校准选项

无磁滞

分辨***达20位

多圈计数器选项

高速运行

9 kHz带宽，

44 kHz刷新率

轻薄小巧，非接触式

内置自监控功能

内置状态LED指示灯

SSI、BiSS或异步串行通信接口

防腐蚀磁环

所有输出类型

读取类型 轴向读取

分辨率 从16至20位

速度 10,000 rpm（如需具有更高速度的型号，请 联系RLS）

编码器精度 ±0.05°（安装前 — 不包括由于读数头、磁环和驱动轴的安装失准而引起的误差）

系统精度 典型值±0.025°

磁滞 低于单位分辨率

重复精度 优于单位分辨率

磁编码器速度 9 kHz带宽，18 kHz采样率，高达44 kHz刷新率

所有输出类型

电源电压 4.5 V至5.5 V（插头处）

设定时间 100 ms（开启后数据准备就绪）

功耗 典型值130 mA，150 mA

连接 11针锁紧插头、8针薄型插头或焊盘

输出负载

RS422 ±40 mA

PWM 5 mA（LVTTL逻辑电平）

ESD保护 HBM，2类，±2 kV

所有输出类型

可用磁环大小（外径） 29 mm，39 mm，49 mm，53 mm，64 mm，80 mm

材料类型（磁环） 2 mm厚的磁环 EN 1.4005 / AISI416

带填充铁素体颗粒的胶合橡胶

3.9 mm厚的磁环及

4.9 mm厚的磁环

EN 1.4005 / AISI416或EN 1.4104 / AISI430F

带填充铁素体颗粒的CPE橡胶

质量，转动惯量 请参阅尺寸表

所有输出类型

工作和存储温度 –40 °C至+105 °C（标准）

–30 °C至+85 °C（旧款，仅在要求是提供）

湿度 0至70%非冷凝

外部磁场 ±25 mT

型号：

MB049DCC18BDNT00

MB049DCC18MDNT00

MB049SCB18BDNT00

MB049SCB18MDNT00

MB053DCC20BENT00

MB053DCC20MENT00

MB053DCC18BENT00

MB053DCC18MENT00

MB053SCB20BENT00

MB053SCB20MENT00

MB053SCB18BENT00

MB053SCB18MENT00
