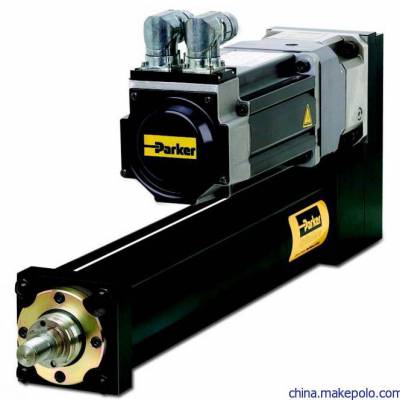

Parker 大推力电动缸 ETH系列

ETH系列电动缸，撇弃了气缸和液压缸的劣势；它适用于取代那些需要同时提高生产进度的可靠性的许多应用中。以空气和油的成本考虑，你就会发现，在大多数情况下的机电系统，如ETH电缸提供更经济的解决方案。结合配件广泛的选择，它提供了各种各样的领域中的许多可能性。

优势：

1）的功率密度－大推力小框架

2）高寿命

3）容易替换气缸，气缸法兰标准（DIN *** 15552:2005-12

4）内置防自转装置

5）降低噪音

6）集成的力矩传感器附件可以精控制推力

特点：

1）的功率密度－大推力小框架

2）布线可以隐藏在框架内

3）集成的力矩传感器附件可以精控制推力

4）优化的安全操作和简单的清洁

5）高寿命

6）降低维修费用

7）容易替换气缸，气缸法兰标准（DIN *** 15552:2005-12）

8）内置防自转装置

9）降低噪音

10）都一个来源，我们提供完整的电动缸关联传动系统：驱动控制器，电机和减速机

典型应用领域：

1）材料处理和进给系统

　 木材和塑料加工工业

　 用于装载机工具的垂直致动器

　 在纺织面料的纺织工业的张、拉、/夹

　 在自动化工业用于运输和组装

2）测试设备和实验室中的应用

3）阀门调节

4）挤压

5）包装机械

6）食品和饮料工业中的过程自动化

产品介绍: Parker ETH电动缸弥合了气动执行器和液压执行器之间的差距;非常适合对需要应用中的原有执行器进行替换,同时提升制造流程的可靠性.将气体和油的成本纳入考虑范围,您将会发现,在多数情况,像ETH电动缸这样的机电系统可以提供更加经济的解决方案.通过与广泛的配件相结合,该系统将使用非常广泛的领域。

尺寸：ETH032/ETH050/ETH080/ETH100/ETH125

丝杆：5，10，16，20，32

行 程：高达2000mm

牵引/推力：高达114000N

速 度：高达1.7m/s

加速度 ：15m/s ^2

效率：高达90%

重复精度：0.03mm

防护等级：IP54/IP54不锈钢螺钉/IP65

驱动方式：直连或者并联方式

优势与优点：无以伦比的功率密度

可提供完整的传动系统

集成式防旋转装置

外型美观

供应型号：

Cylinder size 单位 ETH032 ETH050 ETH080

type M05 M10 M164) M05 M10 M204) M05 M10 M324)

导程 [mm] 5 10 16 5 10 20 5 10 32

丝杆直径 [mm] 16 20 32

行程，速度和加速度

可用行程 [mm] 50-1000的标准行程 50-1200的标准行程 50-1600的标准行程

可用行程的大速度

50-400 mm [mm/s] 333 667 1067 333 667 1333 267 533 1707

600 mm [mm/s] 286 540 855 333 666 1318 267 533 1707

800 mm [mm/s] 196 373 592 238 462 917 267 533 1707

1000 mm [mm/s] 146 277 440 177 345 684 264 501 1561

1200 mm [mm/s] - - - 139 270 536 207 394 1233

1400 mm [mm/s] - - - - - - 168 320 1006

1600 mm [mm/s] - - - - - - 140 267 841

大加速度   [m/s2] 4 8 12 4 8 15 4 8 15

力

大轴向力/推力 [N] 3600 3700 2400 9300 7000 4400 17 800 25 100 10 600

大轴向力/推力 电机并联 [N] 3280 2050 4920 2460 11 620 3630

2500公里寿命的等效动轴力 [N] 1130 1700 1610 2910 3250 2740 3140 7500 6050

行程，速度和加速度

可用行程 [mm] 100-2000的标准行程 100-2000的标准行程

可用行程的大速度

100-400 mm   [mm/s]   400   800   417   833

500 mm   [mm/s]   400   747   417   807

600 mm   [mm/s]   333   622   395   684

800 mm   [mm/s]   241   457   290   514

1000 mm   [mm/s]   185   354   224   405

1200 mm   [mm/s]   148   284   180   329

1400 mm   [mm/s]   122   235   148   275

1600 mm   [mm/s]   102   198   125   234

2000 mm   [mm/s]   76   148   94   170

大加速度   [m/s2]   8   10   8   10

大轴向力/推力 [N] 54800 56 000   88700   114 000

大轴向力/推力 电机并联 [N] 50 800   76300   81400

2500公里寿命的等效动轴力 [N] 18 410   27 100   27140   49600

以下是关于ETH电缸的梳理：

典型应用领域

• 物料搬运和进给系统

• 木材与塑料加工业

• 加载机床垂直执行器系统

• 纺织行业的织物张紧/夹紧应用

• 汽车行业的部件输送和供给

• 测试设备和实验室应用

• 阀门与阀瓣驱动

• 压装

• 包装机械

• 食品饮料行业的流程自动化应用

产品特点

• 功率密度高，力矩大，尺寸小

• 零点传感器等电缆可以隐藏在壳体型材的凹槽中内

• 集成式力传感器配件可以对力进行***分配与控制

• 优化安全处理，清洁方便

• 使用寿命长

• 可对缸体法兰进行润滑，降低维护成本

• 采用了符合***标准（以及DIN *** 15552:2005-12）的气动法兰，更换方便

• 集成式防旋转装置

• 噪声水平低

技术特性

• 类型：ETH电缸

• 机箱尺寸：ETH032 / ETH050 / ETH080 / ETH100 / ETH125

• 丝杆：5, 10, 16, 20, 32 mm

• 行程：高达2000 mm

• 牵引/推力：高达114000 N

• 速度：高达1.7 m/s

• 加速度：高达15 m/s?

• 有效动态轴向力：在2500 km的使用寿命中的等效动态轴向力高达49600 N

• 效率：高达90%

• 重复精度：高达±0.03 mm

• 防护等级：P54, IP54（不锈钢螺丝IP65）

• 驱动方式：直联式轴向驱动或采用高性能齿型带的并联式驱动

• 认证：

• 2011/65/EC: 符合RoHS标准

• 2014/34/EU 可用于气体，设备组区域1和II，类别2, 分类

• ETH032, 050: II 2G Ex h IIC T4 Gb

• ETH080*: II 2G Ex h IIB T4 Gb

• 证书编号：EPS 13 ATEX 2 592 X（X: 特殊环境下请选用ATEX认证的电动缸）

• *ETH100, ETH125: 仅接受订制的

定制解决方案

• 溅油润滑

• 定制配件和推力杆端头

• 电机安装

• 对电缸进行特别制备，以便应用于严苛环境条件

• 超长推力杆

• 抛光推力杆

• 镀铬推力杆
